别再混为一谈！5分钟读懂片上内存、高速缓存与统一内存

在讨论CPU架构或SoC性能时，“内存”这个词出现的频率极高。但你可能经常听到这三个概念：片上内存 (On-chip Memory)、高速缓存 (Cache) 以及最近大火的 统一内存 (Unified Memory)。它们虽然都负责数据交换，但在硬件底层的逻辑完全不同。

高速缓存：硬件层面的“本能预判”

高速缓存（Cache）存在的唯一目的，就是为了填平CPU核心与系统主存（DRAM）之间那道深不见底的速度鸿沟。缓存的运作完全由硬件逻辑自动化管理，它更像是一个极其聪明的“预判专家”，基于局部性原理，默默地将CPU可能需要的数据从内存中抓取到L1、L2或L3存中。对软件开发者而言，缓存是完全透明的，你无法直接命令硬件把特定的变量锁在L1缓存里，一切交给CPU内部的控制器去调度。这种设计的精妙之处在于它极大地降低了编程复杂度，让CPU能够自主匹配读写节奏。

片上内存：可显式操控的“精密工作台”

与之相对的片上内存（On-chip Memory）则更像是一块“手动操作间”。虽然它在物理位置上同样集成在芯片内部，通常也采用SRAM，但它拥有独立的编址空间，和缓存的自动化逻辑完全不同。片上内存通常交由程序员控制，开发者会通过代码明确指令，将最核心的算法权重或实时指令流搬运到这块区域。这种“确定性”是缓存无法提供的——因为缓存可能会因为复杂的替换算法意外“踢出”关键数据导致掉速，而片上内存只要不被软件重写，数据就会稳如泰山地待在原位，确保性能绝不波动。

PS5游戏机就广泛使用片上内存技术

值得注意的是，从技术角度上看，AMD的3D V-Cache技术是属于片上内存的范畴，但是在逻辑分类上，它依旧被归类为缓存。

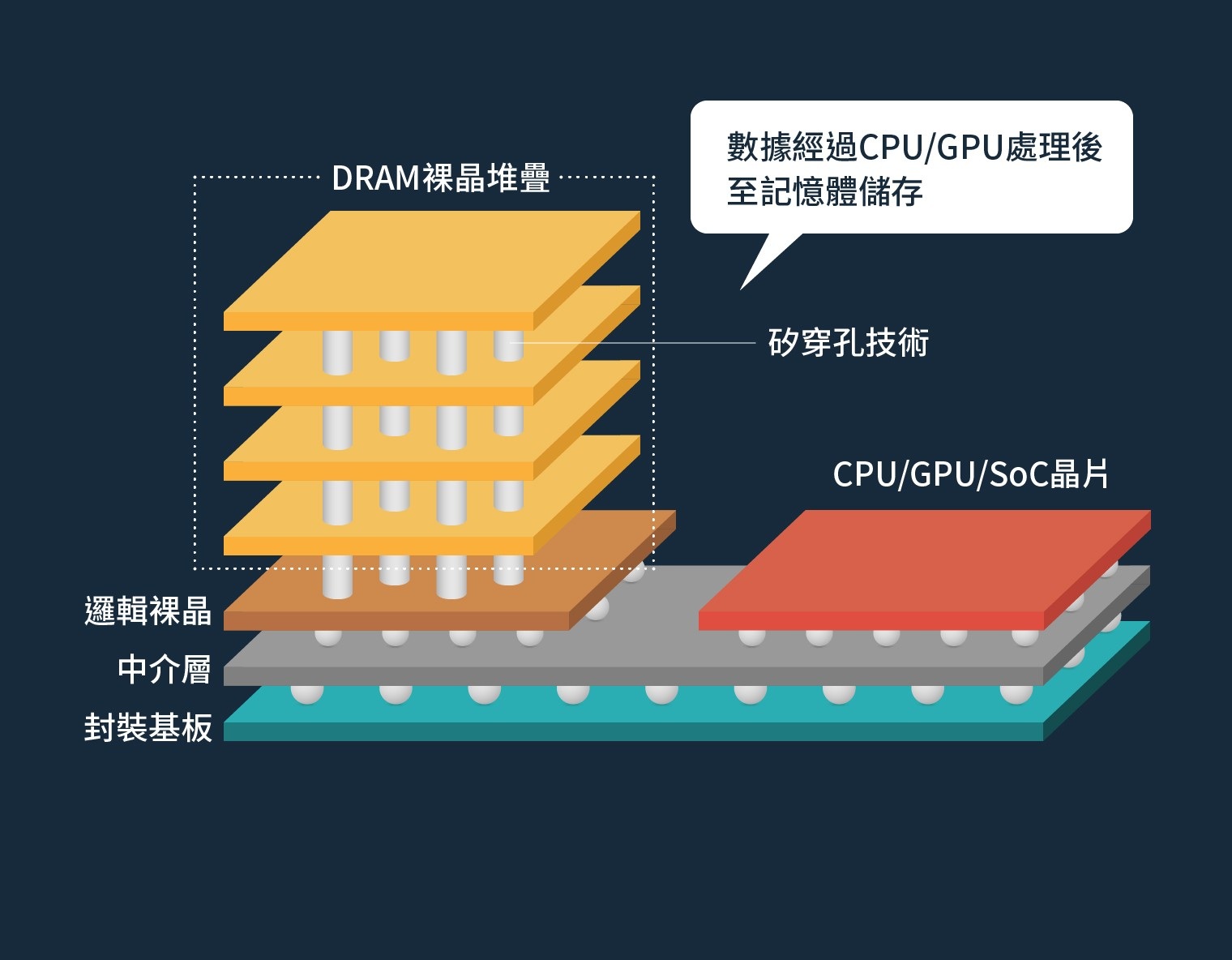

还有，HBM（High Bandwidth Memory，高带宽显存）是最接近片上内存的产品，但它物理上虽然同在一个壳子里（芯片封装），距离核心实际不过微米级的物理距离，但是它仍然要通过显存控制器来访问。

统一内存：打破藩篱的“资源共享化”

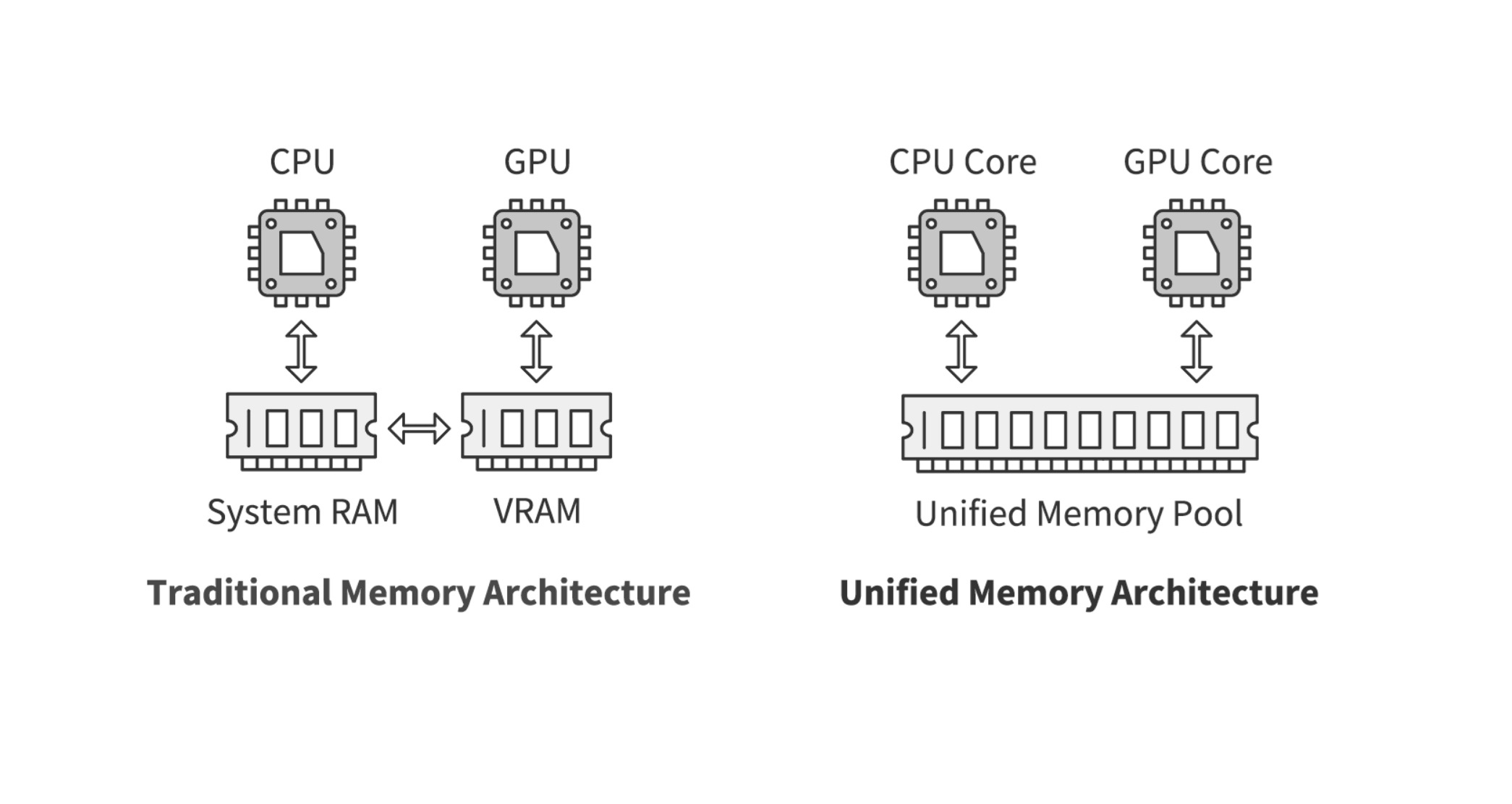

如果说前两者讨论的是“芯片内部如何提速”，那么统一内存（Unified Memory）就是在系统架构层面打破了传统的“行政堡垒”。在传统的非统一架构中，CPU和GPU各自拥有一块领地，两者交换数据必须经过漫长的总线进行物理拷贝，效率极低。这与传统电脑中划分一部分内存给核显也有雷同之处：统一内存是真正的物理共享与地址统一，数据无需在CPU和GPU缓存间反复同步，而划拨内存共享给核显使用，仅仅是物理空间的“割让”，数据在处理时依然存在隐形的搬运墙。

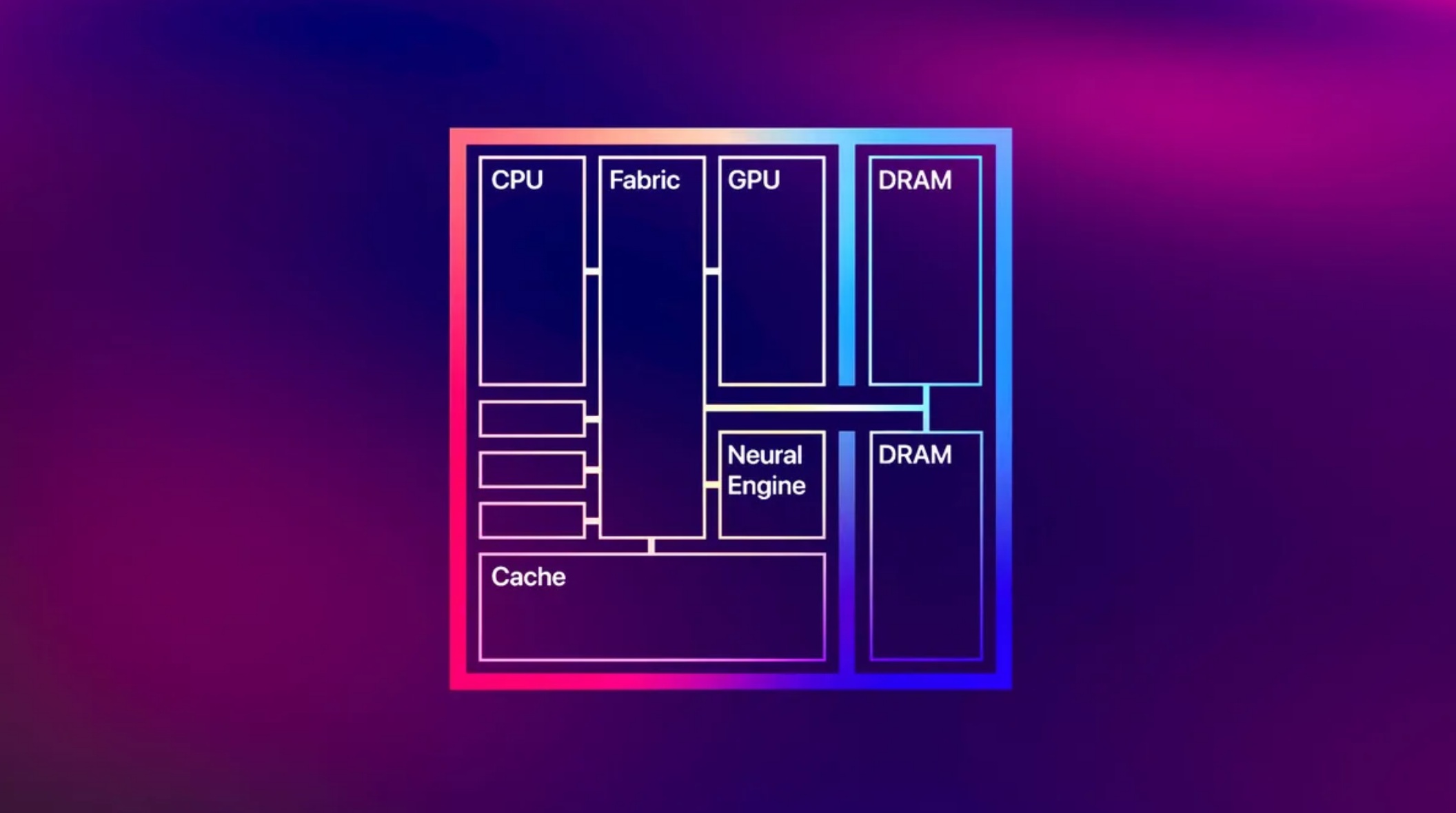

统一内存架构直接拆掉了这道墙，让CPU和GPU共享同一个物理内存池，GPU可以直接读取CPU刚刚算好的结果。这种“零拷贝”特性，正是苹果M系列芯片在视频剪辑和大规模模型推理中表现惊人的核心秘密。

从宏观视角来看，这三者其实构成了一个严密的性能金字塔。统一内存负责扩大资源共享的基数，从架构上消除跨核心的搬运损耗；高速缓存通过算法逻辑自动优化高频数据的响应速度；而片上内存则为那些追求极限稳定性的关键任务提供了私有的高速通道。正是这种层层递进、动静结合的存储策略，才让现代处理器在面对复杂任务时，依然能保持行云流水般的响应速度。
